一、项目情况

上海兆丰广场位于上海市长宁区，是集餐饮、娱乐、商业、购物于一体的综合性商务广场，配电间位于商场负一层。

在商业广场建筑中，因为技术的进步以及对节能需求的提高，节能照明与变频器这类负载在配电系统得到广泛应用。这些负载在节能的同时，也带来大量谐波污染等电能质量问题，产生安全隐患。因此，治理谐波，提高电能质量，营造高效、安全、绿色、健康的用电环境是商业广场亟待解决的问题。

商业广场电力谐波污染源按性质分主要由电子镇流器和整流型电力电子装置产生。电子镇流器广泛存在于节能照明中，如荧光灯、专柜筒灯等。其产生的谐波以 3 次零序谐波为主。整流型电力电子装置主要存在于 UPS、办公设备、变频空调、变频电梯等设备中, 其产生的谐波以5次7次为主。

目前商场安装的EasyPQ系列APF有源电力滤波器治理效果显著。

二、治理效果分析

开机之前

图示为APF设备未开启状态时，现场负载侧谐波电流畸变率，约为40%左右。

开机之后

图示为APF设备开启并对谐波治理后，谐波电流畸变率从34%降低到了3.6%。

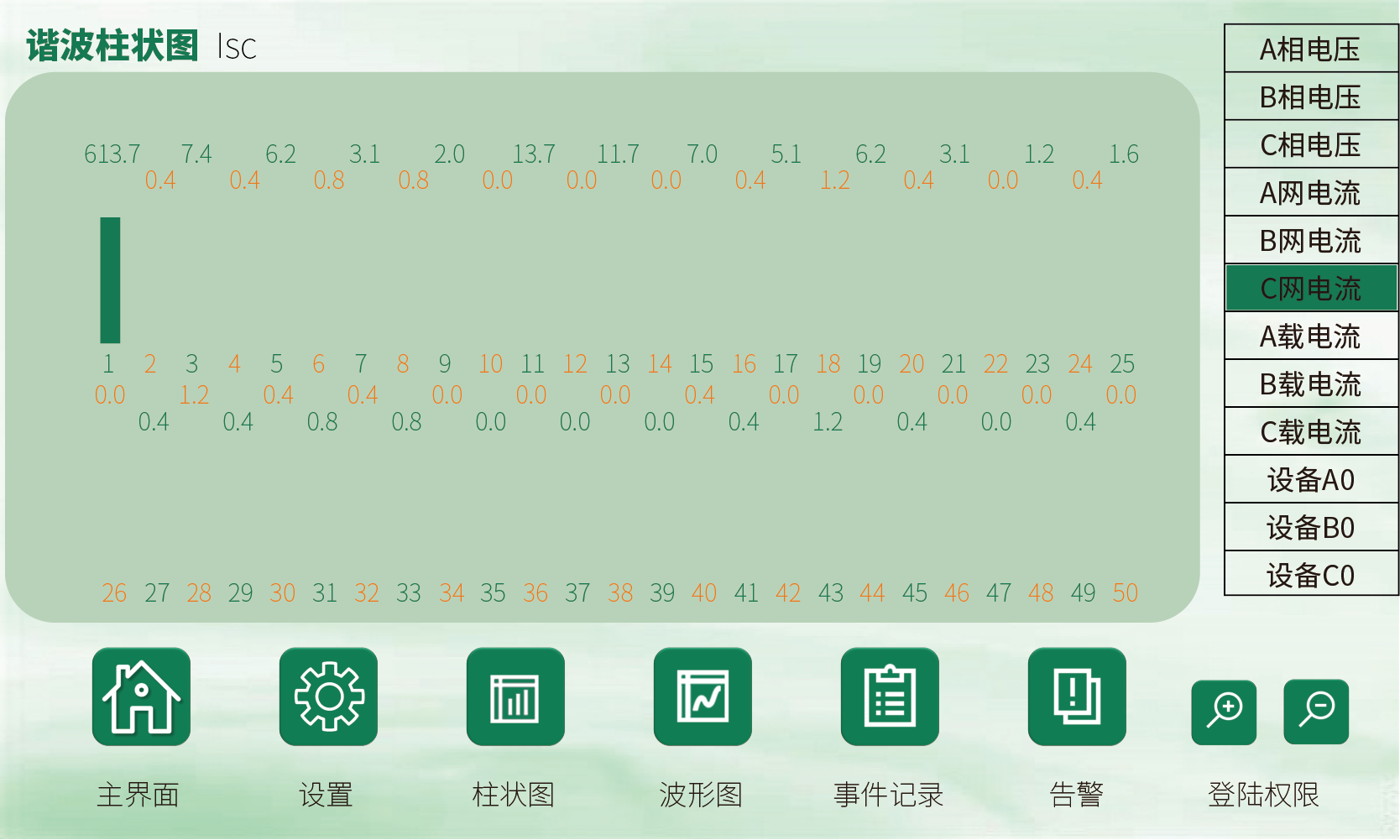

图示为APF运行时，电网侧C相谐波柱状图，治理后3次、5次、7次、11次谐波分别为7.4A、 6.2A、3.1A、13.7A，治理效果显著。
