医疗行业
2023-04-15

一、谐波对医疗行业用电的影响

医疗行业主要以医院为主,随着医疗行业的发展,用户装备了许多电子医技设备.这些设备共同的特点是设备运行会产生大量的谐波,会使电压、电流波形发生畸变,影响系统供电质量,同时还对其它供电及用电设备造成危害:缩短设备使用寿命,干扰重要医疗设备的正常工作,影响患者及医护人员的安全。希形科技提供专业的谐波治理产品,能高效解决医疗行业电能质量问题,营造绿色、健康、安全、稳定的用电环境。

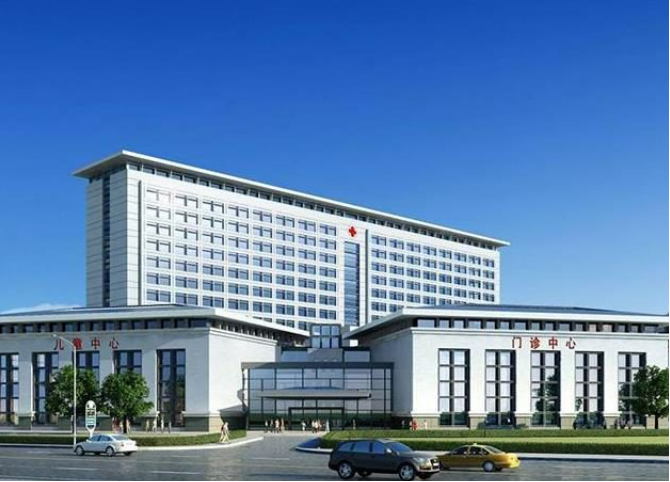

图1-1 医院项目图例


二、医疗行业谐波从哪里来

医院配电系统,主要负载为电子医疗精密设备、照明设备、变频通风设备、计算机及UPS等。上述设备的谐波源主要是开关电源、电子镇流器、变频器、整流型电力电子装置。开关电源主要存在于电子医疗设备和计算机设备上,其产生的谐波以3、5、7谐波为主;电子镇流器广泛存在于照明设备中,如荧光灯、专柜筒灯等,其产生的谐波以 3 次等零序谐波为主;变频器、整流型电力电子装置存在于通风设备、UPS中,其产生的谐波以5次、7次、11次谐波为主。医疗行业谐波畸变率一般会达到15%~25左右。


三、医疗行业谐波的痛点

谐波造成的电压波动会影响精密医疗设备,使其受到谐波信号的干扰而影响仪器的性能,医院是对电能质量要求很高的场合,意外断电和电网干扰对医疗仪器的影响不容忽视。很多仪器不能保证在谐波环境下正常检测,甚至会影响其使用寿命,其中 3 次谐波会往零线上叠加,使零线上的电流达到相线的2倍以上,导致电缆发热,甚至会出现火灾隐患。因此必须使用专门的设备来治理谐波。


四、医疗行业解决方案

希形科技EasyPQ-APF系列有源滤波器可治理2-50次谐波,对低次谐波(13次以内谐波)谐波滤除率可以达到95%以上。医疗行业产生的谐波以3 次、5次、7次、11次、13次为主,同时医院内有大量的单相负载设备,容易产生三相负荷分配不均问题,造成三相电流不平衡。针对谐波和三相电流不平衡问题,采用EasyPQ-APF系列有源滤波器可以很好的治理谐波和调节三相电流不平衡问题,全面提高系统电能质量,保障用户用电安全。
