一、谐波对数据中心行业用电的影响

现代化数据中心由于使用了大量UPS电源、变频节能设备，使得其配电系统谐波畸变率往往很高，超出国家相关规定与标准。恶劣的谐波环境对保证系统和设备的安全正常运行造成了很大的威胁，诸如：程序运行错误、数据错误、时间错误、死机、无故重新启动，甚至造成用电设备的损坏，给大型的工作造成了难以挽回的巨大损失。

希形科技提供的谐波治理方案，能高效解决数据中心行业的电能质量问题，营造绿色、健康、安全、稳定的用电环境。

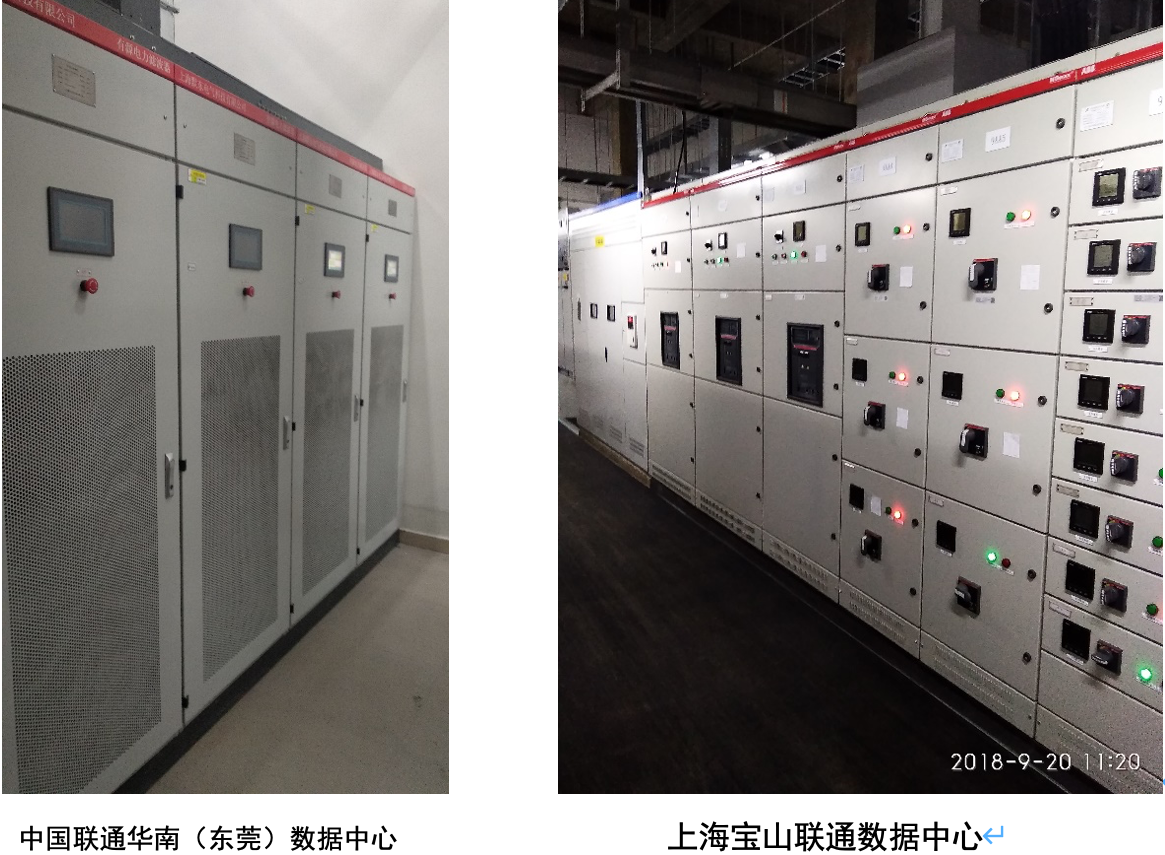

图1-1数据中心行业项目图例

二、数据中心行业谐波从哪里来

数据中心行业的电力谐波污染源主要来自UPS电源、变频设备、LED节能灯等非线性负载。

变频类设备在整流逆变过程会产生大量谐波。所产生的谐波种类与整流器脉数有关，对于3相6脉冲整流电路，谐波有5次、7次、11次和13次等。

UPS原理是通过整流将交流电变为直流电，然后将直流电逆变为交流电，同时并联蓄电池，在交流输入出现故障的时候由蓄电池在一定时间内给负载供电。一般来说，6脉冲的UPS主要产生5、7次谐波，12脉冲的UPS主要产生11、13次谐波。

节能灯电子镇流器将50Hz电源转换成大约38kHz的高频。高频电子镇流器工作时由于非线性负载使得电流波形不是正弦波而产生谐波。一般来说，节能灯主要产生3次谐波。

三、数据中心行业谐波的痛点

1.   信息、数据、通信、监控系统的工作电压和信号都属于弱电系统，很容易受谐波干扰，从而造成系统死机、控制失常、停机，严重情况会丢失实时数据。

2.   数据机房内负载会产生大量的3次谐波，3次谐波属于零序谐波，零序谐波的一大特点是相位一致，导致三相的零序谐波会叠加到N线上，使得N线上的电流严重超过N线的载流量，最终过热融化，引发火灾。

3.   由于谐波的干扰，容易引起高、低压配电设备的进线断路器掉闸，造成整个系统停电而无法工作。尽管有备用电源UPS，但由于谐波影响，UPS无法满足工作需求而造成损失。

四、数据中心行业综合治理解决方案

希形科技EasyPQ-APF系列有源滤波器可治理2-50次谐波，对低次谐波（13次以内谐波）谐波滤除率可以达到95%以上。数据中心行业产生的谐波主要以3次、5次、7次、11次、13次谐波为主。

针对该行业存在的谐波问题，采用EasyPQ-APF系列有源滤波器可以很好的治理谐波问题，全面提高系统电能质量，保障用户用电安全。

模块现场安装示意图
