一、谐波对汽车、船舶制造行业用电的影响

在“十一五”规划全面推进“节能减排”的背景下，汽车、船舶等制造业公司对节能的需求日益深化，节能设备在配电系统广泛应用的同时，产生大量的谐波污染，带来电能损耗与安全隐患等挑战。希形科技提供的谐波治理方案，能高效解决汽车、船舶等制造业的电能质量问题，营造绿色、健康、安全、稳定的用电环境。

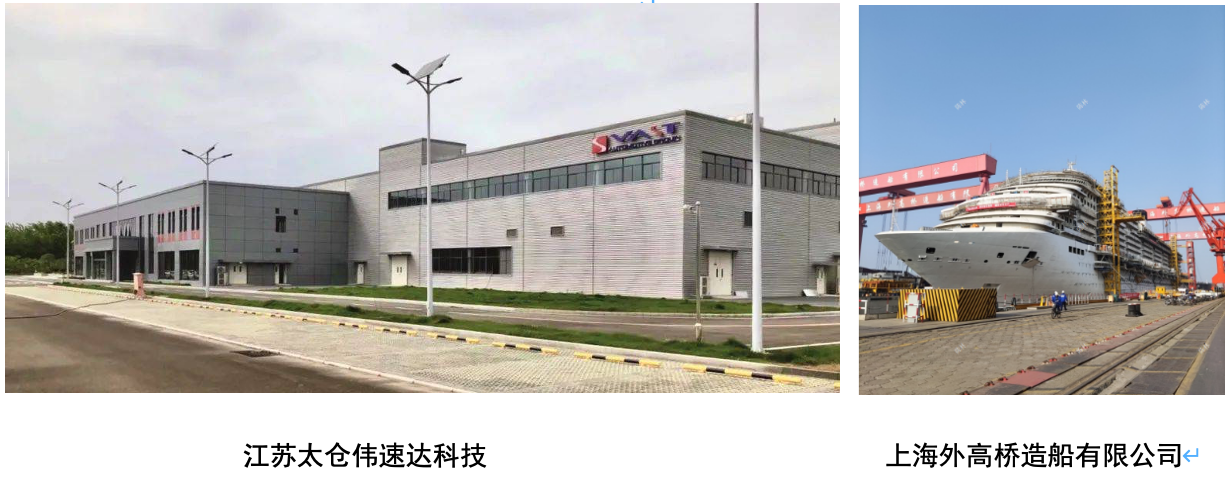

图1-1汽车、船舶制造项目图例

二、汽车、船舶制造业谐波从哪里来

汽车、船舶制造业的电力谐波污染源主要来自点焊机、直流电机、变频器等非线性负载。

点焊机是典型的单相冲击负荷、谐波电源。由于焊接机采用了两相短路的原理，会导致了很大的电流失衡，电流谐波畸变率一般会达到10~30%左右，谐波频率主要为5~13次。

直流电机是典型的谐波源和冲击负载，谐波电流占设备总电流30%左右，谐波频率根据系统负荷的变化而变化，谐波频率主要为 5~7 次。

变频器的电路一般由整流、中间直流环节、逆变和控制4个部分组成，电流畸变率一般会达到30~50%左右，谐波频率主要为 5~7 次。

三、汽车、船舶制造业谐波的痛点

1.谐波电流的存在，会造成焊接质量不到位，虚焊、漏焊、误焊等问题，从而使产品质量不达标。

2.谐波会增加油漆车间的设备损耗，造成涂装、涂装、运输等设备的误动作，造成涂装不均匀、运输不到位、涂装表面出现气泡、漏涂、打磨不到位、重复涂装等问题。

3.谐波会致使PLC、单片机等在过零状态下的设备由于电压异常而引起误动作，从而造成提前或延时过零，从而影响整个指令的控制。同时也会影响电力电子设备的操作和精度，从而导致操作失误。

四、汽车、船舶制造业综合治理解决方案

希形科技EasyPQ-APF系列有源滤波器可治理2-50次谐波，对低次谐波（13次以内谐波）谐波滤除率可以达到95%以上。汽车、船舶制造业产生的谐波主要以5次、7次为主。

针对该行业存在的谐波问题，采用EasyPQ-APF系列有源滤波器可以很好的治理谐波和调节三相电流不平衡问题，全面提高系统电能质量，保障用户用电安全。

 APF现场安装示意图
